جبران کننده ضریب توان هوشمند

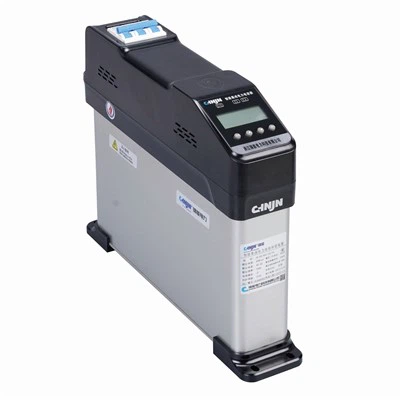

جبران کننده ضریب توان هوشمند چندین فناوری پیشرفته از جمله تشخیص پارامتر توان، کنترل جبران توان راکتیو، نمایشگر، کنترل سوئیچینگ خازن، شبکه سازی هوشمند خازن، نظارت و حفاظت از خطا را ادغام می کند و از اجزایی مانند خازن ها و قطع کننده های مدار تشکیل شده است. یک خازن هوشمند منفرد می تواند یک سیستم جبران کامل را تشکیل دهد که از حداکثر 32 خازن هوشمند که در هر ترکیبی با هم کار می کنند پشتیبانی می کند. دستگاه هنگام راه اندازی بدون نیاز به تنظیم پارامترهای کنترلی به طور خودکار عمل می کند و استفاده از آن را ساده و انعطاف پذیر می کند. اساساً در جبران توان راکتیو استاتیکی برای سیستم‌های قدرت 400 ولت استفاده می‌شود، به طور موثری ضریب توان شبکه را بهبود می‌بخشد، تلفات خط را کاهش می‌دهد، ظرفیت خروجی ترانسفورماتور را افزایش می‌دهد، کیفیت ولتاژ را افزایش می‌دهد و از جریمه‌های الکتریسیته ناشی از فاکتورهای توان ناسازگار- اجتناب می‌کند.





1. یکپارچه سازی فشرده و صرفه جویی در انرژی: ساختار فشرده، تمام مدارهای ثانویه یکپارچه. طراحی مصرف انرژی کم، انرژی{1}}بازده بیشتر نسبت به نمونه های سنتی.
2. شبکه انعطاف پذیر و پاسخ سریع: تا 32 واحد در هر ترکیبی را پشتیبانی می کند، شبکه هوشمند (قطع/اتصال مجدد خودکار خطا)، برق- در تکمیل سریعترین 18 ثانیه، اشکال زدایی سریع.
3. فناوری سوئیچینگ پیشرفته: سوئیچینگ صفر-، بدون جریان هجومی هنگام روشن شدن (کمتر از 2 برابر جریان نامی)، بدون قوس در هنگام قطع.
4. حفاظت و شناسایی هوشمند: حفاظت های چندگانه (اضافه ولتاژ، ولتاژ کم، جریان زیر، افت فاز، بیش هارمونیک، بیش از حد دما). شناسایی خودکار تقارن فاز فعلی برای جلوگیری از اتصال معکوس. تعویض تاخیری بر اساس ضریب توان متوسط ​​برای کاهش تعداد اقدامات.
5. تعامل کامل انسان-ماشین: نمایش نور پس زمینه LCD پارامترها، وضعیت و آلارم. پشتیبانی از سوئیچینگ دستی





• دما: ± 2 درجه
• ولتاژ: ± 0.5٪
• جریان: %1±
• قدرت: ± 2.5٪
• ضریب توان: ± 0.01٪
• کل مصرف برق: کمتر یا مساوی 3.5 VA
• جریان افزایش سوئیچینگ: کمتر یا مساوی 2 اینچ
• زمان پاسخ پویا: کمتر یا مساوی 1 ثانیه
• تعداد واحدهای شبکه: حداکثر 32 (به استثنای کنترلر خازن هوشمند)





• محدوده ولتاژ: خط 400 ولت ± 20٪. فاز 230 ولت ± 20 درصد
• جریان سیگنال: AC 0 - 5A
• فرکانس نامی: 50 هرتز ± 2 هرتز
• دمای محیط: -20 تا 45 درجه
• محیط اعوجاج: نرخ اعوجاج ولتاژ کمتر یا مساوی 5٪
• بالاترین ارتفاع: کمتر یا مساوی 2500 متر
• شرایط محیطی: محیط اطراف هیچ خطر انفجاری ندارد، گازی که می تواند به عایق آسیب برساند یا فلزات را خورده کند و گرد و غبار رسانا ندارد.
• رطوبت نسبی: رطوبت هوا کمتر یا مساوی 90% در 20 درجه؛ رطوبت نسبی بالاتر در دماهای پایین تر مجاز است.

توجه: برای این سناریوها که شامل کوره های فرکانس متوسط، جوشکاری نقطه ای، کارخانه های نورد، میکسرهای پلاستیکی، و تجهیزات گرمایش القایی فرکانس متوسط ​​است، لطفاً با احتیاط استفاده کنید. برای جزئیات خاص، لطفا با مهندسان ما مشورت کنید.





1. بعد از نصب و روشن شدن Compensator Intelligent Factor Factor باید پارامترهای CT کابینت اصلی تنظیم شود (مقدار نسبت تبدیل را تنظیم کنید. مثلاً اگر ترانسفورماتور 2000:5 است آن را روی 400 قرار دهید. فقط باید دستگاه اصلی تنظیم شود). سایر پارامترها می توانند از مقادیر پیش فرض کارخانه استفاده کنند. این تنها پارامتری است که باید برای سیستم خازن هوشمند تنظیم شود.



2. هنگامی که ظرفیت منبع تغذیه موقت متصل به باسبار کابینت خازن کمتر از ظرفیت بزرگترین خازن باشد، برای جلوگیری از خاموش شدن پس از فعال شدن خازن، خازن هوشمند عملکرد سوئیچینگ شبیه سازی شده را ارائه می دهد. پس از روشن شدن{2}}کلید MANU را فشار داده و نگه دارید⬆ به طور همزمان به مدت 2 ثانیه، سپس رها کنید. ال سی دی به طور همزمان نویسه های "Auto Manual" را نشان می دهد که نشان می دهد این عملکرد فعال شده است. هنگام روشن کردن دستی خازن در این نقطه، LED ورودی به طور معمول روشن می شود، اما خازن در واقع درگیر نیست.



3. تست سوئیچینگ خودکار: برای شرایطی که سیگنال جریان شبیه سازی شده نمی تواند ارائه شود، تا زمانی که تست سوئیچینگ دستی پس از اجرا به طور معمول عمل کند، می توان دستگاه را حمل کرد.





راه جبران	پارامتر	ظرفیت نامی (kvar)	ابعاد طرح کلی L×W×H(mm)	اندازه نصب (میلی متر)
جبران خسارت مضاعف (2 مدار)	JN-GE/450-30+30 EP	60	387×83×298	367×45
	JN-GE/450-25+25 EP	50	387×83×278	367×45
	JN-GE/450-20+20 EP	40	387×83×258	367×45
	JN-GE/450-20+15EP	35	387×83×258	367×45
	JN-GE/450-15+15EP	30	387×83×238	367×45
	JN-GE/450-15+10 EP	25	387×83×238	367×45
	JN-GE/450-10+10 EP	20	387×83×238	367×45
	JN-GE/450-10+5EP	15	387×83×238	367×45
	JN-GE/450-5+5 EP	10	387×83×238	367×45
غرامت جداگانه	JN-FE/250-30 EP	30	387×83×258	367×45
	JN-FE/250-25 EP	25	387×83×258	367×45
	JN-FE/250-20 EP	20	387×83×258	367×45
	JN-FE/250-15EP	15	387×83×238	367×45
	JN-FE/250-10 EP	10	387×83×238	367×45
	JN-FE/250-5 EP	5	387×83×238	367×45



یادداشت سفارش:

1. جبران‌کننده ضریب توان هوشمند معمولی حاوی راکتورهای تنظیم‌شده نیست، نمی‌توان از آن در محیط‌های دارای هارمونیک استفاده کرد، لطفاً در صورت استفاده در محیط‌های هارمونیک، خازن هوشمند سری ضد{1}}هارمونیک را انتخاب کنید.
اگر یک کنترلر خازن هوشمند برای سیستم پیکربندی نشده باشد، باید یک آداپتور سیگنال جریان اضافی خریداری شود.



2. لوازم جانبی اختیاری





شماره سریال	نام	مشخصات	استفاده کنید	تذکر دهید
1	کابل ارتباطی 8 هسته	0.3m	برای اتصال خازن های نصب شده بر روی همان لایه بین دستگاه و خازن استفاده می شود	هر خازن مجهز به یک خازن است
		0.7m	برای اتصال خازن های نصب شده در لایه های بالایی و پایینی استفاده می شود. بین دستگاه و خازن	با توجه به شرایط واقعی پیکربندی کنید.
		1.5m	مورد استفاده در حالت{0}خود کنترل شده خازن، ترانسفورماتور جریان ثانویه متصل به خازن	هر ترانسفورماتور جریان مجهز به یک ترانسفورماتور است
		3m	برای اتصال بین کنترلر و خازن استفاده می شود.	هر کنترلر مجهز به یک عدد می باشد
2	القاگر متقابل جریان ثانویه	JN-CTI	نمونه گیری جریان بدون کنترلر، برای جبران کامل خودکار استفاده می شود	بدون کنترلر، بر اساس 12 واحد، یک محصول با یک عدد عرضه می شود
		JN-CT3	نمونه برداری جریان بدون کنترلر برای نمونه گیری جریان رایج استفاده می شود. جبران خودکار با تفریق مختلط	بدون کنترلر، بر اساس 12 واحد، یک محصول با یک عدد عرضه می شود





مدل سفارش	مدل جبران تطبیقی	تذکر دهید
JN-CT1	مکمل مشترک	این لوازم جانبی در برنامه های مجهز به کنترلرهای خازن هوشمند مورد نیاز نیست.
JN-CT3	مکمل کل + مکمل جداگانه (مکمل ترکیبی)





1. پس از تکمیل شبکه، میزبان بر اساس ترتیب اولویت انتخاب می شود: ابتدا کنترل کننده خازن هوشمند، سپس خازن های جبرانی تنظیم شده و در نهایت خازن های جبران استاندارد.



2. در یک سیستم جبرانی واحد، یک دستگاه به عنوان میزبان و بقیه به عنوان واحدهای ثانویه، با حداکثر 32 دستگاه در مجموع عمل می کند.

هر بار که سیستم روشن می شود یا هر زمان که پارامترهای خازن تغییر می کنند، شبکه خودکار فعال می شود. کل فرآیند حدود 18 ثانیه طول می کشد و تعداد واحدها تأثیر کمی در این مدت زمان دارد.



4. حالت های آدرس دهی خودکار و دستی نمی توانند در یک شبکه همزیستی داشته باشند-این کار باعث ایجاد خطاهای شبکه می شود.



5. در حالت آدرس دهی خودکار، به هر خازن ممکن است پس از هر چرخه شبکه، آدرس متفاوتی اختصاص داده شود. این می تواند نگاشت به چراغ های نشانگر کابینت را تغییر دهد، اما بر عملکرد عادی سیستم جبران تاثیری نخواهد گذاشت. در صورت نیاز به نقشه برداری ثابت، می توان به جای آن از آدرس دهی دستی استفاده کرد.



هنگام استفاده از آدرس دهی دستی، هاست باید همیشه روی آدرس 0 تنظیم شود. واحدهای ثانویه باید از آدرس های 1 تا 32 به ترتیب استفاده کنند، ابتدا با خازن های استاندارد شروع می شوند و سپس خازن های جدا شده. میزبان باید بر اساس ترتیب اولویت اختصاص داده شود: کنترل کننده، خازن جدا شده، خازن استاندارد. به عنوان مثال، در سیستمی که شامل خازن های جدا شده و استاندارد می شود، یک خازن استاندارد نمی تواند به عنوان میزبان تنظیم شود.



6. اگر میزبان از کار بیفتد و دیگر نتواند نقش خود را انجام دهد، به طور خودکار از شبکه خارج می‌شود و تا زمانی که عیب برطرف نشود، در شبکه‌سازی مجدد شرکت نخواهد کرد. واحدهای باقی‌مانده به‌طور خودکار پس از تأخیر حداکثر 30 ثانیه‌ای، دوباره{3}}شبکه شده و فعالیت خود را از سر خواهند گرفت.



مزایا و معایب آدرس خودکار در مقابل آدرس مجموعه



	مزایا	معایب
آدرس خودکار	1. بدون تنظیم آدرس مورد نیاز است 2. نیازی به درک قوانین تنظیم آدرس نیست 3. به طور خودکار از سیستم خارج می شود و در صورت خرابی میزبان، شبکه را مجدداً- برقرار می کند. 4. هنگام تعویض خازن هوشمند نیازی به تنظیمات پارامتر نیست.	چراغ های نشانگر سوئیچ کابینت خازن و مکاتبات شماره خازن هوشمند بعد از هر راه اندازی شبکه همه چیز متفاوت خواهد بود.
آدرس را تنظیم کنید	LED های نشانگر سوئیچینگ کابینت و خازن های هوشمند مطابقت بین اعداد ثابت است.	کاربران باید با تمام پارامترهای کنترلر آشنا باشند. قوانین پیکربندی تضمین می کند که کل سیستم در صورت خرابی میزبان تعمیر می شود. سیستم جبران خسارت از کار افتاده است.



جبران هوشمند خازن (جبران 1 کانال) به طور پیش فرض در کارخانه فعال است.

شماره پارامتر داخلی	نام پارامتر	Host Enable	زیر-ماشین فعال شود	تذکر دهید
0	ظرفیت خازن های گروه اول
1	ظرفیت خازن های گروه دوم
2	آستانه سرمایه گذاری		●
3	تاخیر در پرتاب
4	نسبت سی تی
5	آدرس شبکه	O①		وقتی میزبان Au است
6	آستانه دما
7	جبران اضافه ولتاژ رایج
8	مجموع جبران ولتاژ دو مرحله ای-
9	به طور مشترک ولتاژ پایین را جبران کنید
10	جبران اضافه ولتاژ سطح اول-
11	جبران اضافه ولتاژ ثانویه	●	●
12	کمبود فشار را جبران کنید	●	●
13	آستانه هارمونیک ولتاژ		●
14	تاخیر حفاظتی		●
15	آستانه جریان زیری ضد اصلی	●	●
16	تاخیر تخلیه خازن	●	●
17	آستانه عدم تعادل ولتاژ	●	●
18	آستانه حذف	●	●



خازن هوشمند جبرانی متداول-به طور پیش فرض در کارخانه فعال است.

شماره پارامتر داخلی	نام پارامتر	Host Enable	زیر-ماشین فعال شود	تذکر دهید
0	ظرفیت خازن های گروه اول
1	ظرفیت خازن های گروه دوم
2	آستانه سرمایه گذاری	●	●
3	تاخیر در پرتاب	●	●
4	نسبت سی تی	●	●
5	آدرس شبکه	O①	●	وقتی میزبان Au است
6	آستانه دما	●	●
7	جبران اضافه ولتاژ رایج
8	مجموع جبران ولتاژ دو مرحله ای-	●		برای ابزار اندازه‌گیری و کنترل خازن هوشمند، می‌توان پارامتر آستانه خازن هوشمند را در 1.732 ضرب کرد و سپس بازنویسی کرد.
9	به طور مشترک ولتاژ پایین را جبران کنید	●	●
10	جبران اضافه ولتاژ سطح اول-
11	جبران اضافه ولتاژ ثانویه
12	کمبود فشار را جبران کنید		●
13	آستانه هارمونیک ولتاژ	●	●
14	تاخیر حفاظتی	●	●
15	آستانه جریان زیری ضد اصلی	●	●
16	تاخیر تخلیه خازن	●	●
17	آستانه عدم تعادل ولتاژ	●	●
18	آستانه حذف	●	●



①: هنگامی که کد آدرس میزبان در حالت آدرس خودکار است، پس از تکمیل شبکه یا تغییر کنترلر، میزبان پیامی برای تغییر کدهای آدرس تمام ماشین های برده به حالت آدرس خودکار پخش می کند.

②: هنگامی که کاربر نیاز به تغییر حالت آدرس به حالت خودکار دارد، فقط باید میزبان را برای تکمیل عملیات تغییر دهد.



نکته: میزبان فعال نشان می دهد که خازن هوشمند در حالت میزبان قرار دارد و تمام آیتم های پارامتر برای همه خازن های برده را پوشش می دهد.
Slave enable نشان می دهد که خازن هوشمند در حالت Slave قرار دارد و پارامترهای آن در حال نادیده گرفتن هستند.
